Volladdierer

Naja, eine Entwicklung ist es natürlich eigentlich nicht, eher ein Lötkunstwerk ;-)

Aber was ist ein Volladdierer eigenlich?

Ein Volladdierer ist eine digitale Schaltung, die drei Eingäne und zwei Ausgänge besitzt. Die Schaltung kann zwei Binäre Bitstellen Addieren, das Ergebnis sowie den Übertrag (z.B. 1 + 1) anzeigen und auch die Übertragsstelle der vorigen Stufe berücksichtigen.

Im wesentlichen Besteht sie aus zwei Halbaddierern, die wiederum bestehen aus einer EXOR -  und einer AND - Verknüpfung.

Genaueres kann man hier nachlesen.

Durch Kombination mehrerer ein - Bit Addierer erhält man dann einen größeren Addierer, mit dem man auch größere Zahlen verarbeiten kann.

Solche Volladdierer gibt es natürlich fix und fertig zu kaufen, aber das ist eben langweilig. So habe ich eigentlich nur zum Spaß einen 8 Bit -Volladdierer in Freiverdrahtungs - Bauweise diskret (also nur aus einfachen Grundbausteinen) zusammengelötet.

Der gesamte 8 - Bit Addierer besteht aus 53 Transistoren, 144 Widerständen und 167 Dioden. Besonders gut verwenden kann man so einen Riesenaddierer zwar nicht, aber es ist eben eine schöne Lötaufgabe ;-)

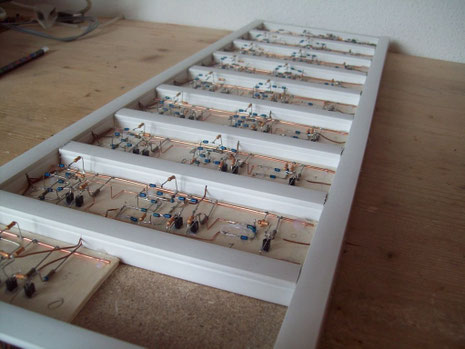

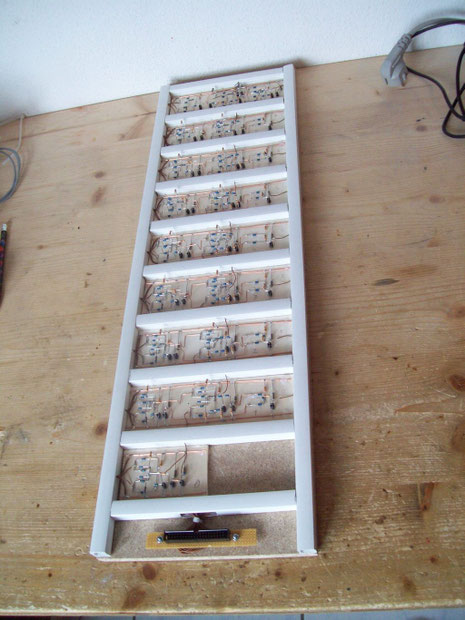

Hier ein paar Bilder von der fertigen Realisierung:

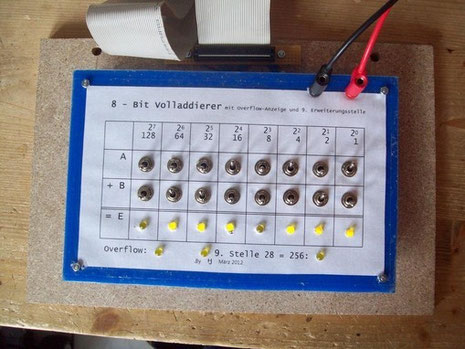

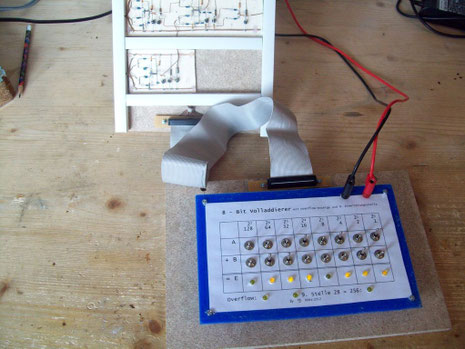

Für Nachbauinteressierte gibt es hier ein paar eingescannte Handzeichnungen mit Schaltplänen, aufgebaut wurde dann der "1_Bit_Volladdierer" je auf ein Holzbrettchen, und davon 8. Das Oberste und das Unterste enthält dann eine leicht abgespeckte Version davon. Das Bedienteil schaltet nur die Eingänge zwischen 0V und 5V und gibt die Ausgänge über LED´s aus.

Mehr weiß ich aber auch nicht mehr dazu.
