Kleines Regelbares Netzteil

Tja, Netzteile hat man einfach nie genug, und da ich gerade ein paar LM317 Spannungsregler bekommen habe, habe ich mich daran gemacht, ein kleines Netzteil zusammengeschustert.

Ein Paar Eckdaten:

• 1,26V bis 27V
• Ausgangsstrom max. 1A
• Spannung Stufenlos einstellbar über Poti
• Ablesen der Spannung auf 4 7-Segment anzeigen
• Gehäuse und Trafo von einem alten Analog - Fernsehreciver

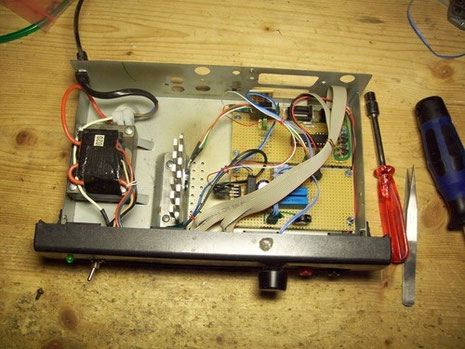

Ein paar Versuche wurden auch am Steckbrett durchgeführt, dann, als ich eben diesen alten Reciver Reciver geschenkt bekam, habe ich begonnen, alles auf Lochraster aufzulöten und in das Gehäuse einzubauen.

Die Schaltung ist eigentlich sehr einfach, sie besteht aus zwei Teilen. Der eine ist die Standardschaltung des LM317, davor noch Gleichrichter und Glättung. Der Zweite Teil dient der Spannungsmessung und Ausgabe über 7 Segment, eigentlich nichts besonderes, eben Spannungsteiler, dann ADC am AVR, dann Multiplexing der 4 7-Segemtanzeigen.

Praktischer Weise war im Gehäuse ein Passender Trafo mit 30V und villeicht 1A oder so.

Dieses Ding sieht dank Gehäuse jetzt ganz schön professionell aus, und ist auch viel in Verwendung.

Josef

Für den potentiellen Nachbauer finden sich hier ein paar Informationen zum Aufbau und auch die Bascom - Software:

Achtung! Wie mir freundlicherweise mitgeteilt wurde, enthält der Schaltplan/die Software einige Unstimmigkeiten, die verhindern, dass das NT funktioniert, wenn man es genau nach Schaltplan nachbaut. Deshalb bitte erst einmal nicht nachbauen, bis das NT ein wenig überarbeitet wurde!
