Projekt Matrix Blue

Vor ein paar Jahren haben wir schon einmal eine LED-Matrix, also eine Anzeige aus lauter LEDs, wo man beispielsweise eine Laufschrift anzeigen kann, gebaut.

Das war einmal ein erster Versuch und da wir ziemlich unter Zeitdruck waren, mussten wir auch einige Kompromisse eingehen.

Aber so eine Laufschrift gefällt uns wirklich sehr, das schaut doch auch edel aus und  kann super verwendet werden und so haben wir uns jetzt daran gemacht, eine verbesserte und neuere ordentliche Version einer LED-Matrix zu fertigen.

Herausgekommen ist dabei unsere Matrix Blue. Blue, weil wir diesmal statt roten LEDs blaue verwendet haben, die wir noch schöner finden.

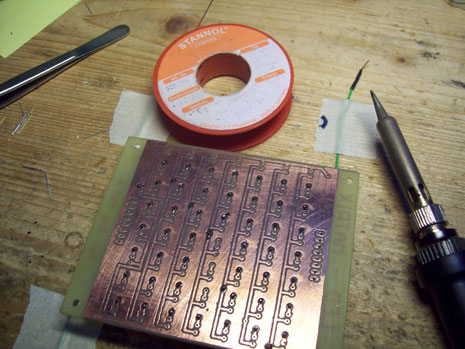

Unser neues Design verwendet jetzt Platinenmaterial, d.h. die ganzen blauen LEDs (und davon brauchen wir wirklich viele, die Standardgröße der Matrix benötigt 448 LEDs) werden auf schwarz lackierte Platinen gelötet. Die Platinen stellen dann schon die Verbindungen zwischen den LEDs auf, so wie sie dann später benötigt werden. Verbunden werden immer zeilenweise alle Anoden der LEDs und spaltenweise alle Kathoden.

Diese Verbindungsart benötigt man für das sogenannte Multiplexverfahren, die übliche Methode, wie man einen solchen Haufen an LEDs ansteuert, ohne unglaublich viele Pins beim Prozessor zu benötigen.

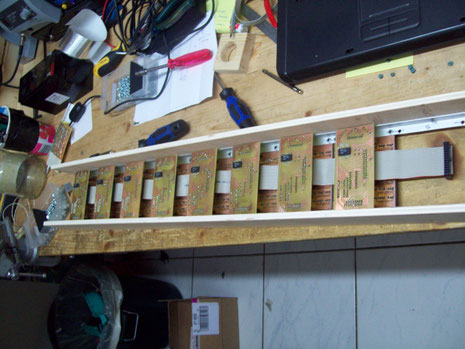

Auf der Rückseite jedes solchen LED Moduls befindet sich ein Treibermodul, das die Vorwiderstände und die High - und Lowside - Treiber für die jeweils 56 LED´s enthält.

Diese Treibermodule sind untereinander mit einem 26 poligen Flachbandkabel verbunden, über das ein Microcontroller die LED - Informationen (ob an oder aus) an die einzelnen Module verteilt, und auch die Stromversorgung erfolgt über dieses Kabel.

Das Projekt ist noch nicht abgeschlossen, besonders im Bereich der Software, aber hier schon einmal ein paar Fotos:

Schaltpläne und Fertigungsunterlagen sowie Programmcode kommen später, wenn das Projekt abgeschlossen ist.
