CNC - Maschinen haben mich schon immer begeistert (bzw. so lange ich wusste, dass es sowas gibt ;-)), und als Bekannte von mir gravierte Schilder von 1 bis 15 für ein Projekt brauchten, war der Zeitpunkt gekommen, mit dem Bau einer solchen zu beginnen.
Da wir Hobbyelektronikbastler sind und keine professionellen Maschinenbauer wurde der Aufbau aus Holz realisiert und auch sonst mit allerhand Bastlerlösungen ausgestattet.
Insgesamt würde ich sagen dass der Bau auf jeden Fall interessant war und ich auch viel dabei gelernt habe, dass sich die dabei entstandene Maschine den Titel "CNC Fräse" nicht verdient. Sie eignet sich gut für das Gravieren in Plexiglas, dafür verwende ich sie auch gelegentlich, allerdings ernsthaft fräsen kann man damit nicht, an Metall sowieso nicht zu denken.
Leider reicht die Präzision auch nicht so wirklich nicht zum Platinenbohren aus, schade, denn das muss man ja gelegentlich machen ;-)
Im Kopf schwirren auch schon gedanken für eine weitere Version mit mehr Metall, eventuell sogar eingige Teile aus Beton gegossen, allerdings kostet das auch immer viel Geld und an Zeit mangelt es auch, deshalb wird es so bald nichts mit CNC V2.
Da dieses Projekt umfangeicher ist, gibt es hier eine eigene Website dafür:

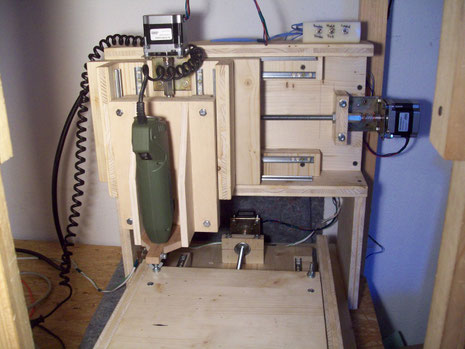

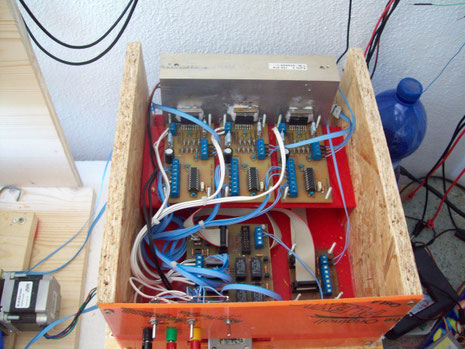

Hier noch einige Bilder dazu:
Für Nachbauinteressierte gibt es hier das Google Sketchup - Modell dieser CNC - Fräse herunterzuladen:
Die Eagle - Files für einen Schrittmotortreiber (klassische L297/L298 Kombinaton) gibt es hier herunterzuladen:
Die Verteilerplatine und die Optokopplerkarte für die Galvanische Trennung vom PC gibt es auch als Eagle - Files, allerdings haben die ein paar Fehler drin (SubD25 spiegelverkehrt...) und ich habe noch keine Lust gehabt, diese auszubessern, deshalb möchte ich sie hier nicht öffentlich machen.
Wenn jemand Intersse daran hat, schreibt er am besten ein Kommentar oder ein Kontakt - Email.
