Die Lochrasterplatine stellt eine hervorragende Möglichkeit dar, Schaltungen mechanisch solide und sauber aufzubauen. Dabei ist man sehr flexibel, was spätere Änderungen betrifft, und wenn am Anfgang noch nicht so genau feststeht, was am Ende herauskommen soll, ist Lochraster eine gute Wahl.
Dabei gibt es viele Methoden, wie man die elektrischen Verbindungen auf der Unterseite der Platine verlegt:
Kupferdraht - blank oder isoliert
Eine sehr gängige bzw. eigentlich die intuitivste Methode ist es die Verbindungen einfach mit (eventuell verzinntem) Kupferdraht auszuführen. Wenn man sauber arbeiten möchte, dann achtet man meist darauf, dass die Verbindungen rechtwinklig erfolgen. Je nach Komplexität des Aufbaus kommt man eventuell mit blankem Draht aus, muss also keine Kreuzungen fahren.
Wenn viele Bauteile verdrahtet werden müssen, ist man irgendwann gezwungen, isolierte Drähte zu verwenden. Man kann die Drähte auf der Ober- oder Unterseite verlegen, oder auch auf beiden Seiten, das ist Geschmackssache.

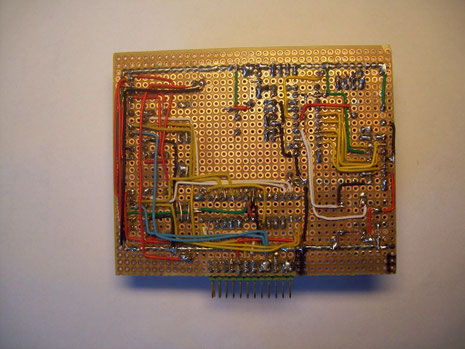

Ein Beispiel für eine so verdrahtete Platine (von unserem RUFUS):
Fädeltechnik

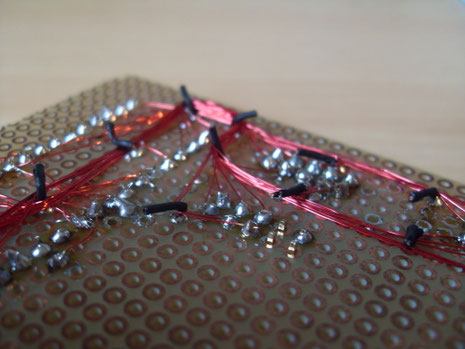

Fädeldraht ist einfach ein sehr dünner Kupferlackdraht, also Draht der nicht mit einer Kunststoffhülle isoliert ist, sondern mit einer dünnen Lackschicht. Bei einigen Ausführungen von Kupferlackdraht muss dieser Lack abgekrazt werden um den Draht abzuisolieren. Beim Fädeldraht schmilzt dieser Lack aber beim Löten automatisch weg, sodass man damit Platinen verdrahten kann. Und weil dieser Draht so dünn ist, können natürlich problemlos viel mehr Drähte verlegt werden.
Fädeldraht gibt es zu Wucherpreisen bei Onlineshops wie z.B. Reichelt. Wesentlich billiger ist es allerdings Kupferlackdraht (ca. 0,2mm dick), der als lötbar gekennzeichnet ist, zu kaufen. Diesen gibt es auch bei Reichelt.

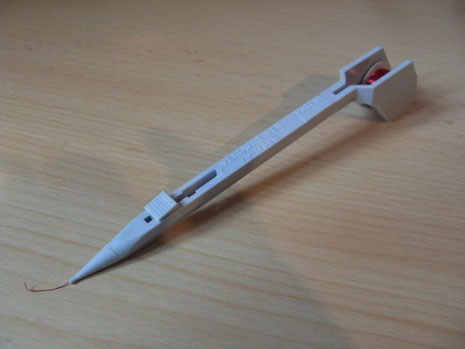

Sehr praktisch, aber auch nicht billig ist noch ein Fädelstift für die Verdrahtung mit dem man einfach auf der Platine entlangfahren kann und der Draht automatisch abgerollt wird. So einen kann man sich aber auch aus einem Druckbleistift und einer kleinen Rolle (für den Drahtvorrat) selber basteln.
