Funktionsgenerator

Besonders beim Experimentieren mit Analogschaltungen oder zum Testen von Schaltungen ist es manchmal hilfreich, wenn man Signal mit Variabler Frequenz und Amplitude zur Verfügung hat.

Genau das macht ein Funktionsgenerator, man kann sogar noch die Signalform, also Rechteck, Dreieck oder Sinus auswählen.



Ich habe zwar einen FG, der ist aber nur geliehen, und so wollte ich mir eigentlich einmal einen kaufen. Aber das ist eben teuern und eigentlich kann man sich so einen Funktionsgenerator recht einfach selbst bauen, mit ein paar Operationsverstärkern, einem Schmitt - Trigger und eventuell noch einem µC für die Frequenzanzeige.



Die Grundschaltung ist mir über den Weg gelaufen, und so habe ich alles ein bisschen erweitert und mich daran gemacht und die Schaltung auf Lochraster zusammengelötet. Es sind dann ein paar kleine Platinchen entstanden, zufällig habe ich noch einen passenden Trafo aus einem alten Radio gehabt, und so alles zusammen in ein Gehäuse aus Alublech und zwei Holzbrettern eingebaut.



Ein paar Eckdaten:

  • ca. 5 Hz bis 110kHz
  • ca. 50mVss bis 16Vss
  • Rechteck, Dreieck und Sinus (mittels Sinus - Netzwerk)
  • Innenwiderstand 470 Ohm
  • Gehäuse 6cm x 20cm x 13cm aus 1mm Alublech
  • LCD - Display zur Frequenzanzeige
  • Bananenbuchsen zum Abgriff des Signals

Es ist mit dem Platz im Gehäuse dann doch ziemlich knapp geworden, doch jetzt funktioniert die Kiste brav und sogar eine schöne Kaltgerätebuchse hat noch Platz gehabt.



Hier noch ein paar Bilder:

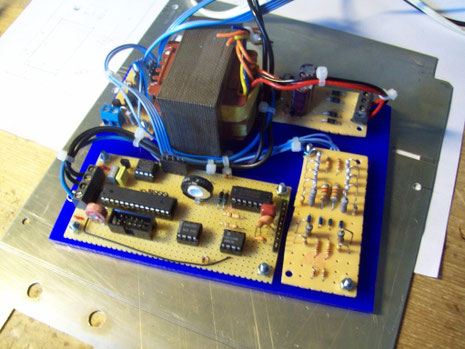

HeKa Funktionsgenerator
Schaltung auf einer Plexiglasplatte montiert
HeKa Funktionsgenerator Gehäuse
Gehäuse aus Aluminiumblech und Holz
HeKa Funktionsgenerator
Alles ins Gehäuse eingebaut
HeKa Funktionsgenerator
Verlgeich der Frequenzanzeige mit Multimeter
HeKa Funktionsgenerator
Kaltgerätebuchsen sind eine tolle Sache, weil damit lassen sich die Geräte so leicht hantieren und verstauen

Für Nachbauineressierte gibt es hier einen eingescannten Schaltplan, allerdings eher nur zum Nachlesen als zum Nachbauen, weil die Schaltpläne sehr angepasst ist an das, was ich gerade herumliegen hatte.

Schaltplan - Handgezeichnet
Das ist der einzige Schaltplan, den ich noch habe, villeicht als Inspiration, wie so was ungefähr funktioniert, eher nicht für den direkten Nachbau geeignet
Schematic_FG.zip
Komprimiertes Archiv im ZIP Format 267.8 KB

Programmcode habe ich jetzt nichts mehr gefunden, ist aber auch nicht aufregend, das Programm verwendet einen Hardwarecounter, um die Pulse zu zählen, ein Zeitfenster wird über einen Timer realisiert (Timer1 glaube ich), das Ergebnis wird dann am Display ausgegeben, das war´s, der Rest ist analog.
