High Power LED Beleuchtung

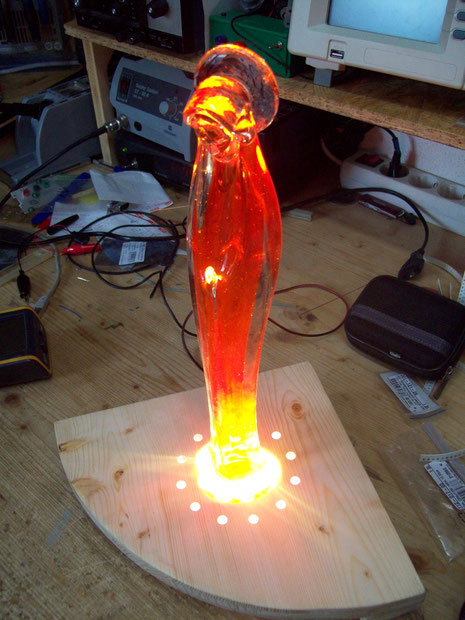

Ziel war es diesmal, einen Marienstatue aus Glas eindrucksvoll zu beleuchten. Und bei Pollin gibt schon seit einiger Zeit sehr interessante High - Power LED Module für kleines Geld. Also habe ich diesen Chip bestellt, dazu gleich eine kleine, getaktete Konstantstromquelle (ebenfalls bei Pollin).
Diese LED sollte 600 Lumen schaffen, das kommt schon an eine gewöhnliche Glühbirne heran.

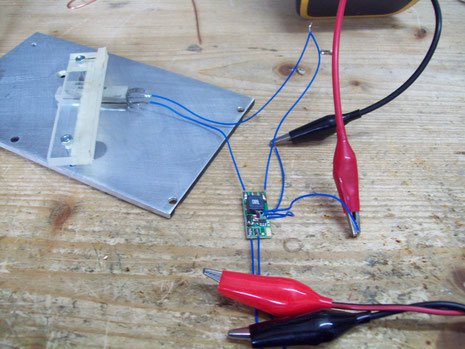

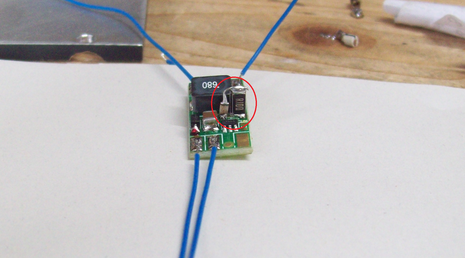

Dummer Weise war nur eine Stromquelle mit 700mA erhältlich, die LED verträgt allerdings nur 600mA, also musste ich die Quelle leicht modifizieren. Dazu habe ich erst einmal den Shunt ausgelötet, Strom und Spannung gemessen (weil der Widerstandswert nicht erkennbar war), und dann berechnet, dass ich ca. 0.05 Ohm mehr bräuchte, um den Strom wie gewünscht zu senken. Also habe ich 2x 0R1 (die beiden parallel) in Serie mit dem Shunt gelötet. Das ergab dann einen Strom von ca. 580mA, also ideal.

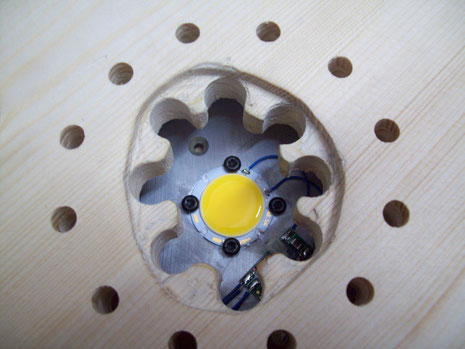

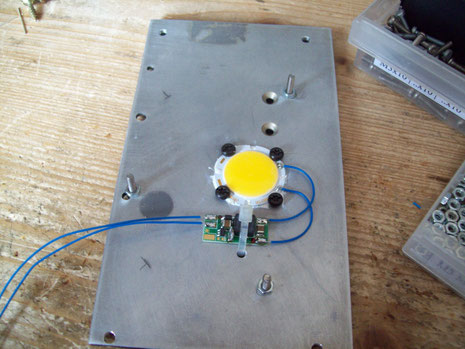

Zur Kühlung des LED-Chips wurde dieser mit Wärmeleitpaste auf eine 5mm Aluminiumplatte geschraubt (die eine Frontplatte eines alten Netzteils war)
