Audio - Endstufe

Da ich vor einiger Zeit einen kaputten  Sony - Audioverstärker geschenkt bekommen habe, hatte ich noch das Hauptverstärker - IC, sowie den Trafo und einige Hochleistungswiderstände übrig, und so habe ich mich daran gemacht, eine Audio - Endstufe zusammenzuzimmern.

Im Prinzip besteht der Verstärker eh nur aus der Standardschaltung des All - In - One - Amplifiers, ein STK4201, dann noch eine Lautstärkenregelung (Stereopoti) und einem Trafo.

Eigentlich besitze ich ja schon eine Endstufe, aber bei der lässt sich die Lautstärke leider nicht bis auf 0 zurückdrehen, und man braucht ein PC - Netzteil, um sie betreiben zu können.

Ich wollte aber eine eine, die genau zwei Bedienelemente hat: Ein / Aus Schalter und Lautstärkenregler und die man ans Netz anschließen kann.

Das IC hat 2 x 60W RMS, also etwa 2x120 W Musikleistung, was leicht ausreicht. Die Schaltung habe ich auf Lochraster aufgelötet, und ich bin sehr erstaunt, wie gut das Ergebnis klingt, trotz des Drahtverhaus.

Ich habe die Schaltung einfach aufgelötet und sie hat funktioniert! Einfach so, beim ersten einschalten! Ich habe weder ein Voltmeter noch ein Oszilloskop gebraucht, um irgentwelche Fehler auszumachen. Unglaublich!

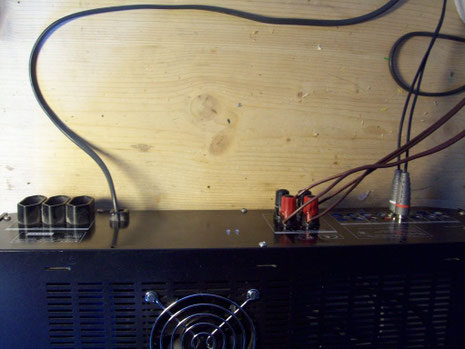

Hier noch ein paar Bilde:

Hier wieder handgezeichnete (und dieses Mal sogar ziemlich saubere) Schaltpläne für die, die genauer wissen wollen, wie es funktioniert. Nachbau ist hier allerdings nur möglich, wenn man den Entsprechenden Chip - einen STK4201II hat.

Den Vorverstärker, der bei den Schaltungen dabei ist, hat es dann doch nicht gebraucht, ich habe ihn nicht eingebaut.

Im Schaltplan "PA_Schematic" sind manche Widerstände orange eingefärbt, die sollten etwas mehr Leistung als die anderen 1/4 W - Widerstände vertragen.

Hier noch das Datenblatt des Verstärkerchips und das Service - Manual des Original - Gerätes:
